定制76英寸2米可旋转光测量系统CSTM-CSLMS-7621

定制76英寸2米系统。积分球可以在±90°范围旋转调节以满足2Pi测量在南极和北极端口进行测量。整个积分球设计要满足LM-79设计要求。

系统指标：

76英寸积分球带有正负90度旋转角

积分球的设计满足LM-79的要求

系统解决方案

76英寸定制LMS积分球，积分球可手动进行正负90度调节，手动调节简单容易；

积分球内涂层，Spectraflect，可达到高98%的反射率；

积分球设计满足LM-79要求，结构上包含辅助灯，标准灯，2Pi和4Pi测量位置以及挡板等设计；

4Pi测量特性：4Pi测量的灯柱及平台要求能够承受20Kg的样品，而且，灯柱很容易进行向上支撑测量和向下下垂测量。高度可调节；4Pi标准灯 SCL-1400，1只；4Pi标准灯 SCL-600，1只；电源 LPS-100-0260；

2Pi测量特性：2Pi测量口的尺寸为20英寸，位于半球的赤道上高点。因此在积分球旋转后可以置于南极和北极口进行测量；设计满足20英寸口的挡板；增加20英寸到12英寸的开口缩口器；增加20英寸到8英寸的缩口器；

增加20英寸到1英寸开口缩口器，用于安装前向通量标准灯；

增加1英寸的开口端盖；

增加FFS-100-1000前向通量标准灯1套；

AUX-100吸收校准辅助灯，带辅助灯电源，FFS-100-1000标准灯与辅助灯共享该电源；

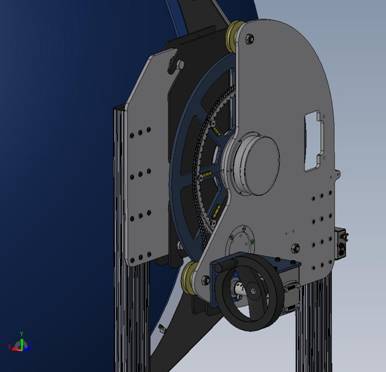

积分球选转机构参考附录的设计，以成熟的设计方案为基础：

增加停止限位机构以防止积分球过度

播盘式角度指示用于指示旋转位置

连个半球的锁定机构，用于确保积分球在旋转时两个半球闭合牢固。放置警告标贴。

在0度，45度和90度设置标识

CDS-2100光谱仪，在球壁上增加光纤导管以安装光纤；

Mtrx-SPEC光谱软件；

SDA-050-P光度探头；

SC 6000光度计及软件；

八种以上不同灯座（E27\E40\G13\G5\G12\GU10\R7S等）。

光谱仪参数：

光谱辐射通量
光通量
弱光光通量
光效
色品坐标
色温
显色性指数
峰值波长
主波长
色纯度
半宽度
色比
光谱功率分布等

Labsphere标准灯：

直接溯源至NIST;
绝对辐射度溯源精度<2%;
提供校准报告;

系统配置

定制LMS-760 76英寸(193cm)光测量积分球 1 只；
CDS 2100 光谱仪 1 台；
SCL-600 光通量标准灯 1只；
SCL-1400光通量标准灯 1只
FFS-100-1000前通量标准灯 1只
AUX-100 100W辅助灯 1只；
LPS-100-0260 2.6A光通量标准灯电源 1台；
LPS-150-0268 2.68A光通量标准灯电源 1台
LPS-100-0833 8.33A辅助灯电源（共用） 1台；
MtrX-SPEC 光谱测量软件 1套；

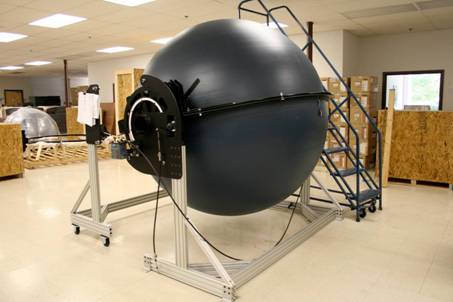

76英寸旋转积分球

?

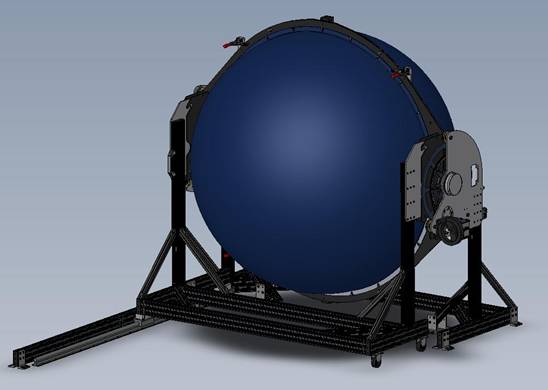

旋转积分球设计
