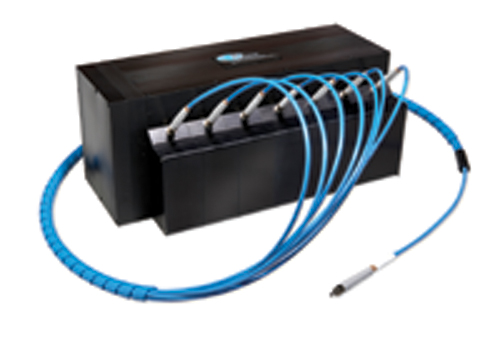

LIBS2500+激光诱导衰减光谱仪
 |
LIBS2500+激光诱导衰减光谱仪是一种探测系统，允许进行固体、溶液和气体中元素的实时定性测量。
这个宽光谱，高分辨率系统提供了的光谱分析范围是200-980nm，光学分辨率为大约0.1 nm (FWHM)。
- 宽光谱，高分辨率光谱分析(0.1nm光学分辨率，波长范围200-980nm)
- 实时定性测量
- PPb和皮克灵敏度
- 应用包括了材料分析，环境监控，法医和生物医学研究，艺术品修复等等
|
LIBS2500+光谱仪如何工作
高强度、脉冲激光束在几厘米到一米的范围内聚焦在样本表面。一个10纳秒宽的激光脉冲激发样品。当激光发射，激光的高温产生了等离子体。随着等离子体衰减或冷却（激光脉冲后~1.0us），等离子体中的激发态原子发出与样品元素不同的波长的光。
波长范围是200-980nm。探测系统多可以同时使用7个HR2000+高分辨率微型光纤光谱仪进行同时测量（读写数据），每个均有2048像素的线阵CCD。LIBS2500+探测器收集200-980nm的宽光谱传送给应用软件显示数据
。
宽光谱LIBS技术的优点
传统LIBS探测系统提供小范围的光谱，而LIBS2500+光谱仪是个提供宽带光谱分析的系统。由于良好的保护，用户可以进行现场实时测量，包括恶劣的工业，化学和生物医学环境，无需样品准备。由于LIBS2500+光谱仪的采用海洋光学的HR2000+高分辨率微型光纤光谱仪，系统具有便于携带，可通过USB端口与电脑相连等特点。
应用
LIBS技术可应用于许多领域
- 环境监控(土壤污染，微粒)
- 材料分析(金属，塑料)
- 法医和生物医学研究(牙，骨骼)
- 军事和国防(爆炸，生化武器)
- 艺术修复/保存(颜料，珍贵/古老金属)
LIBS2500+光谱仪的激光
LIBS2500+的激光器可以有两个选择，它们都是激光工业的先导Big Sky的产品。激光的熔化和等离子体的形成对不同样品都是非常独特的，因此对于不同的样品有不同的能量要求。在多数应用上我们采用Q开关的1064nm
Nd:YAG激光器。如果要多种功能，我们建议使用带衰减器的200mJ激光器，它可以根据样品调整激光能量。激光能量和波长的选择将根据材料和允许损害的程度而定。LIBS-LASER采用50mJ
CFR Nd:YAG激光器，针对金属和薄膜样品。LIBS-LAS200MJ采用200mJ CFR Nd:YAG激光器，可适用于玻璃和高OH材料。对于液体样本，可以采用双波长激光器，样品中的氧化物质会减缓等离子体的形成，所以需要另一个激光器增强等离子体的形成。
其它特性
LIBS2500+光谱仪的使用方便，可与任何32位，兼容USB的Windows电脑连接。通过一个USB端口与PC相连，实现即插即用。我们提供OOILIBS应用软件用于操作LIBS2500+和启动激光。通过OOILIBS应用软件，用户可实现光谱补偿和数据保存。OOICOR相关软件由Florida大学开发可在使用LIBS2500+时提供即时的材料鉴定。
LIBS成像模块
LIBS-IM-USB成像模块直接连接在LIBS-SC样品室，用户可放大样品图象，从而在样品上精确地定位。该模块都适合不同的应用领域，包括法医，半导体分析，植物学，生物医学分析，宝石学和冶金。
图象模块可以使用户通过一个CCD相机和PixeLINK（基于Windows的图象捕捉软件）看到样品的放大图象。PixeLINK可以捕捉图象，保存在PC抯硬盘上。捕捉到的图象可用于比较分析和记录保存。
模块中的CCD相机提供了1280 x 1024像元的分辨率。每个像元为6.0x 6.0微米平方。在1280 x 1024分辨率下相机可以提供了12.7帧/每秒的刷新速度。
图像模块是电脑供电的，不需要外设电源，与笔记本电脑相连时需要外设电源。外设电源的价格包括在模块的价格中。
LIBS 系统
|
Item |
Description |
Fiber Bundle |
|
LIBS2500-7PLUS |
7-channel spectrometer system, includes channels
A-G |
LIBS-BUN-7 |
|
LIBS2500-6PLUS |
6-channel spectrometer system, choose 6 channels
from A-G |
LIBS-BUN-6 |
|
LIBS2500-5PLUS |
5-channel spectrometer system, choose 5 channels
from A-G |
LIBS-BUN-5 |
|
LIBS2500-4PLUS |
4-channel spectrometer system, choose 4 channels
from A-G |
LIBS-BUN-4 |
|
LIBS2500-3PLUS |
3-channel spectrometer system, choose 3 channels
from A-G |
LIBS-BUN-3 |
|
LIBS2500-2PLUS |
2-channel spectrometer system,
choose 2 channels from A-G |
BIF600-2-UV/VIS |
|
LIBS2500-1PLUS |
1-channel spectrometer system,
choose 1 channel from A-G |
P600-2-UV/VIS |
|
LIBS2500-1+UPG |
1-channel HR2000+ upgrade |
LIBS Controller Cables |
LIBS光谱仪通道
通道不一定需要连续的
|
LIBS-CH-A
|
200-305 nm wavelength range |
|
LIBS-CH-B |
295-400 nm wavelength range |
|
LIBS-CH-C
|
390-525 nm wavelength range |
|
LIBS-CH-D
|
520-635 nm wavelength range |
|
LIBS-CH-E |
625-735 nm wavelength range |
|
LIBS-CH-F |
725-820 nm wavelength range |
|
LIBS-CH-G |
800-980 nm wavelength range |
附加LIBS组件
|
LIBS-LAS200MJ |
LIBS 200 mJ Ultra Laser |
|
LIBS-LASER |
Nd: YAG 50 mJ Ultra Laser |
|
LIBS-LASER-N |
LIBS 90 mJ Laser |
|
LIBS-SC |
LIBS sample chamber |
|
OOIPLUS-CD |
LIBS operating software |
|
LIBS-IM-USB |
Add-on imaging module |
|
LIBS-UPGD
|
Upgrade for HR2000+ for LIBS Applications |
|
LIBS-INSTALL-D |
LIBS Installation, Domestic |
|
LIBS-INSTALL-I |
LIBS Installation, International |
SPECIFICATIONS
|
Spectrometer range:
|
200-980 nm
|
|
Resolution:
|
0.1 nm (FWHM)
|
|
Detection:
|
CCDs with a combined
14,336 pixels
|
|
Frame rate:
|
500 Hz capability,
computer-controlled
|
|
Integration time:
|
1 ms; variable in
free-run mode
|
|
Trigger delay:
|
-121 us to +135 us in
500 ns steps, user-configured
|
|
Trigger jitter:
|
~20 ns
|
|
Trigger level:
|
TTL not to exceed 5.5 V
|
|
Computer connection:
|
USB 1.1 or USB 2.0
|
|
Operating systems: |
Windows 98/Me/2000XP on desktop or
notebook PCs |
|
Software:
|
OOILIBS and OOICOR
|
|
Power requirement:
|
5 volts @ <1 amp,
power supply included
|
|
Input optical fiber:
|
sampling probe
containing 7 fibers, 2 meters long (other lengths available)
with 74-UV collimating lens and a sampling lens
|
|
Dimensions:
|
334 mm x 150 mm x 140
mm (spectrometer system only)
|
|
Weight/Mass:
|
6.36 kg (14 lb)
|
|
