VIALUX DMD数字微镜/DLP数字光处理/DMD空间光调制器
V系列�？�
高性能DLP子系统解决方案
核心优势：
极速响应：基于20余年ViALUX持续研发的工业级DLP子系统
灵活集成：配备功能丰富的编程接口，助力尖端产品快速上市
卓越性能：搭载DLPC410（Discovery4100）与DLPC910高速控制器，代表DLP技术最高水平
技术特性：
控制芯片 DLPCx10系列高速控制器
光谱范围 363nm(UVA)~2500nm*(NIR)
刷新频率 业界领先的图形刷新速率
散热设计 A型DMD封装高效散热方案
光学负载 持续高功率光传输能力
开发支持：
即用型硬件：预配置高速FPGA逻辑与固件，省去专用硬件开发成本
统一编程接口：经长期验证的ALP控制器套件，全系列�？槿砑嫒�
快速部署：支持从概念验证到量产的全流程应用开发
典型应用：
高等教育与学术研究
工业原型验证
医疗设备/OEM集成
批量生产型产品集成
（注：本产品采用德州仪器DLP核心技术，�？榛杓葡灾醵炭突Р房⒅芷冢�
UltraSpeed V-Modules极速V系列�？�
革命性图像传输性能
核心技术架构
高速内存系统：集成DDR4 SDRAM板载内存
超带宽接口：PCIe x4 Gen3高速传输通道
突破性传输速率：支持持续图像上传超过61 Gbit/s（超越DLPCx10芯片组极限）
关键性能指标：
数据传输协议：PCIe 3.0 x4（理论带宽3.94 GB/s）
延迟优化：支持SSD直连的超低延迟实时流传输
动态数据处理：持续图像流传输速率突破DLPCx10芯片组61 Gbit/s限制
控制软件：经市场验证的ViALUX ALP控制器套件（含多功能API接口）
产品矩阵
首批推出5款型号，差异化管理：
DMD芯片规格：0.45"至1.2"多种微镜阵列尺寸
光谱范围：覆盖紫外（UV）到近红外（NIR）波段
行业应用：
工业检测：高速在线光学检测系统
医疗成像：实时医学影像处理设备
科研仪器：超快光谱分析装置
| 型号 |
V-7002 |
V-9502 |
V-650L02 |
| 芯片组 |
DLP7000 & DLPC410 |
DLP9500 & DLPC410 |
DLP650LNIR & DLPC410 |
| DLP格式 |
0.7" XGA |
0.95" 1080p |
0.65" WXGA |
| 窗口选项 |
可见光(VIS)、紫外(UV) |
可见光(VIS)、紫外(UV) |
近红外(NIR) |
| 微镜数量 |
1,024 × 768 |
1,920 × 1,080 |
1,280 × 800 |
| 微镜间距 |
13.7 μm |
10.8 μm |
10.8 μm |
| DLP区域尺寸 |
14.0 × 10.5 mm2 |
20.7 × 11.7 mm2 |
13.8 × 8.6 mm2 |
| 控制器板尺寸 |
162 × 99 mm2 |
162 × 99 mm2 |
162 × 99 mm2 |
| DMD板尺寸 |
67 × 50 mm2 |
102 × 83 mm2 |
63 × 47 mm2 |
| 柔性电缆长度 |
105/283/573 mm |
105/283/573 mm |
105 mm |
| 板载RAM容量 |
128 Gbit / 256 Gbit |
128 Gbit / 256 Gbit |
128 Gbit / 256 Gbit |
| RAM存储图案数 |
174,762 / 349,524 |
62,137 / 124,274 |
111,848 / 223,696 |
| RAM带宽2 |
12,800 MB/s |
12,800 MB/s |
12,800 MB/s |
| DMD需求带宽3 |
2,235 MB/s |
4,880 MB/s |
1,377 MB/s |
| 触发模式 |
主/从模式 |
主/从模式 |
主/从模式 |
| 控制套件 |
ALP-5.0 |
ALP-5.0 |
ALP-5.0 |
| 切换速率 |
1位黑白: 22,727 Hz |
1位黑白: 17,857 Hz |
1位黑白: 10,752 Hz |
| 6位灰度: 1,091 Hz |
6位灰度: 987 Hz |
6位灰度: 856 Hz |
| 8位灰度: 290 Hz |
8位灰度: 266 Hz |
8位灰度: 258 Hz |
| 12位灰度: 18 Hz |
12位灰度: 17 Hz |
12位灰度: 17 Hz |
| PC接口 |
USB 3.0 / PCIe |
USB 3.0 / PCIe |
USB 3.0 / PCIe |
| PC传输速率 |
USB 3.0: 2,800-5,300 fps |
USB 3.0: 1,000-2,500 fps |
USB 3.0: 900-2,300 fps |
| PCIe: 23,000 fps |
PCIe: 8,200 fps |
PCIe: 7,400 fps |

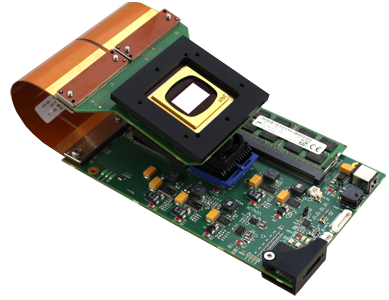

SuperSpeed V-Modules
核心优势：高速数据流与高效USB接口的完美结合
SuperSpeed V-Modules 通过板载DDR3 SDRAM内存和USB 3.0接口，实现了远超TI DLP Discovery套件的性能表现。相较于板载SSD存储，DDR3技术具备以下优势：
更高传输速率（持续带宽高达61 Gbit/s，充分利用DLPCx10芯片组性能）
更低延迟
更优实时数据访问能力
确保向DMD芯片持续输送高速数据流，满足工业、医疗和科研应用对极限切换速率和快速图像上传的严苛需求。
控制体系：搭载ViALUX ALP控制器套件，提供多功能API接口，支持灵活编程与定制化控制。
SuperSpeed V-Modules 工作原理
现有9种型号可选，差异主要体现在DMD格式和波长范围（详见技术参数表）。
特殊结构设计：
紧凑型V-Module
结构创新：通过双PCB边缘柔性电缆连接（传统设计为单边），配合刚性-柔性复合PCB实现90°弯折布线，显著缩小组装空间。
适用型号：V-9501、V-9001（紧凑版）
旋转型V-Module
光学优化：将DMD微镜铰链轴旋转45°，使光源可平行于DMD板安装，简化光路设计并提升空间利用率。
连接方式：采用刚性-柔性电路板通过固定柔性接口连接主板。
适用型号：V-9001（旋转版）
V-7001+ 增强版
核心配置：搭载0.7英寸XGA DMD芯片，支持可见光与紫外光波段。
独有功能：
可直连2个Sony IMX174图像传感器（支持其他型号定制）
所有数据流操作由ViALUX FPGA逻辑单元执行，提供卓越的实时精度。
| 型号 |
芯片组 |
DLP格式 |
分辨率 |
微镜间距(μm) |
DLP区域(mm2) |
板尺寸(mm2) |
板载RAM(GBit) |
最大帧率(Hz) |
PC接口 |
相机支持 |
| V-7001 |
DLP7000 & DLPC410 |
0.7" XGA |
1024×768 |
13.7 |
14.0×10.5 |
162×99 |
64/128 |
22,727 (1bit) |
USB 3.0 |
无 |
| V-7001+ |
DLP7000 & DLPC410 |
0.7" XGA |
1024×768 |
13.7 |
14.0×10.5 |
120×97 |
64/128 |
22,727 (1bit) |
USB 3.0 |
双端口（选配） |
| V-9501/c |
DLP9500 & DLPC410 |
0.95" 1080p |
1920×1080 |
10.8 |
20.7×11.7 |
162×99 |
64/128 |
17,857 (1bit) |
USB 3.0 |
无 |
| V-6501 |
DLP6500 & DLPC910 |
0.65" 1080p |
1920×1080 |
7.6 |
14.5×8.2 |
162×99 |
64/128 |
10,309 (1bit) |
USB 3.0 |
无 |
| V-9001/c/t |
DLP9000X & DLPC910 |
0.9" WQXGA |
2560×1600 |
7.6 |
19.4×12.1 |
162×99 |
64/128 |
12,987 (1bit) |
USB 3.0 |
无 |
| V-650L |
DLP650LNIR & DLPC410 |
0.65" WXGA |
1280×800 |
10.8 |
13.8×8.6 |
162×99 |
64/128 |
10,752 (1bit) |
USB 3.0 |
无 |
Hi-Speed V-Modules
高速V模块以紧凑型结构提供高性能解决方案。该工业级验证的高性价比方案可支持DLP7000芯片以每秒22,727次全局阵列切换的极限速度运行。通过无损压缩技术加速USB 2.0计算机接口传输，板载内存可存储21,845幅二值图像。ALP-4控制器套件功能完整，且软件层面与超高速V�？橥耆嫒荨�
| 参数名称 |
规格/描述 |
| 型号 |
V-7000 DLP芯片 (DLP7000) |
| DMD类型 |
Discovery 4100 DMD Type 0.7" XGA 2xLVDS |
| 窗口选项 |
VIS（可见光）, UV（紫外光） |
| 微镜阵列 |
1,024 x 768 |
| 微镜间距 |
13.7 μm |
| 有效镜面阵列区域 |
14.0 x 10.5 mm2 |
| 控制板尺寸 |
71 x 68 mm2 |
| DMD板尺寸 |
67 x 50 mm2 |
| 柔性电缆长度 |
90 mm |
| 板上RAM容量 |
16 Gbit |
| 板上二进制图案数量 |
21,845 |
| 板上RAM带宽2 |
3,200 MB/s（理想值，实际因刷新和访问时间会降低） |
| DMD所需RAM带宽3 |
2,235 MB/s（最大切换速率时） |
| 硬件触发模式 |
主/从模式（master/slave） |
| 控制器套件 |
ALP-4.2 |
| 阵列切换速率 |
1位黑白：22,727 Hz |
| 6位灰度：1,091 Hz |
| 8位灰度：290 Hz |
| PC接口 |
USB 2.0 |
| PC传输速率 |
800 fps（典型值，实际因数据压缩率和PC性能可能变化） |
|
