透过率测量

查看更方便的方案OTS透射测量

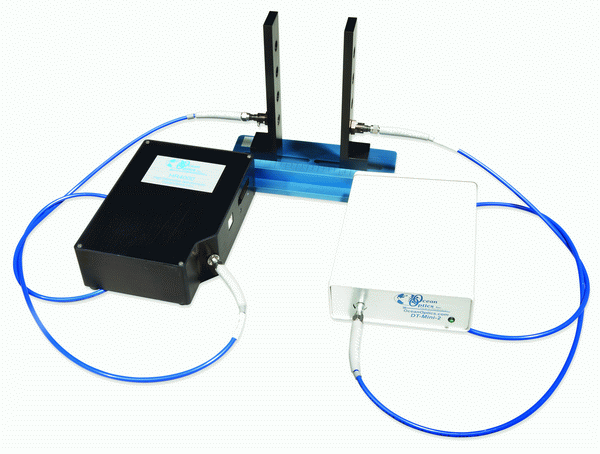

上图是典型的透过率测量方案。使用一台HR4000光谱仪，DT-mini-2光源，两根光纤，样品支架和准直透镜。

光谱仪：
推荐使用HR4000光谱仪，使用东芝3648象素的线阵CCD，配合HC-1光栅，可以配置出200-1100nm的范围，配合的滤波片可以消除二级衍射，分辨率可以好于1nm(FWHM)。也使用高性价比的USB4000光谱仪，覆盖紫外到可见200-850nm的范围，或者可见到近红外350-1000nm的范围。如果您考虑的是红外波段，可以使用NirQuest近红外光谱仪，或者红外光谱仪。

光源：
可以使用紫外到近红外的DH2000-BAL光源，如果您需要更便携的光源，也可以使用DT-mini光源，提供200-2000nm内的稳定输出。

样品支架74-ACH：
74-ACH可调节透镜支架包括了带有多个安装准直透镜螺孔的调节板，这些螺孔保证了光路的准直。这个样品支架可以测量大厚度100mm的样品，非常方便的适用于大尺寸样品的透射率测量。当然，配合不同的样品，还有别的样品支架可以提供。

准直透镜：
74-UV准直透镜可以方便的拧到74-ACH支架上面，用来准直光路，让通过样品的光路是平行光。这些透镜带有螺纹的内管可以方便的和光纤匹配。小的发散角是2度或者更小，同时，可以通过螺丝来调焦。
