Raysphere太阳能模拟器特性评估系统
随着光伏产业的蓬勃发展，太阳能模拟器被广泛应用于太阳电池和光电材料特性测试，以及生物化学、能源环境相关研究领域中。作为评定电池组件性能的关键设备，太阳模拟器的等级评定不仅关系到组件大功率的测试结果，更直接影响到太阳能电池出口贸易的经济效益。高精确度、可控的光伏太阳光模拟器/闪光灯特性测量解决方案的巨大需求显而易见。
解决方案：

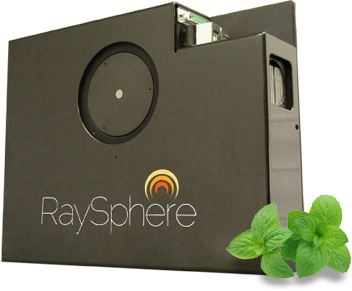

Raysphere是新推出的一款太阳能模拟器特性测量系统。该系统具有无语伦比的精确性和可重复性，Raysphere的测量误差小于2%，这一精度在此前的应用中很难达到。Raysphere为一款带有精确闪光测量计时功能的全方位测量控制系统，并且操作简单。
依据产业规范(IEC、JIS、ASTM)，Raysphere为光谱匹配（A, B, C级）提供了更加严格的测量标准。
通过精确验证太阳能模拟器和太阳能闪光灯的光谱输出，Raysphere可在光伏电池和光伏组件效能测试过程中帮助改进质量和过程控制。

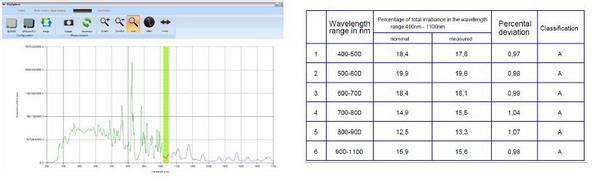

软件界面：
主要优点：
结果清晰
出色的精度/重复性
总体测量控制
使用简单
技术指标：
|
RaySphere |
RaySphere 1700 |
| 光谱范围: |
350-1100 nm |
300-1700 nm |
| 光谱分辨率: |
1.9 nm (FWHM) for 300 - 1100 nm
12.5 nm (FWHM) for 1100-1700 nm |
| 光学入口: |
50 mm 积分球 |
| 探测器类型: |
TEC stabilized Hamamatsu CCD sensor |
TEC stabilized Hamamatsu InGaAs sensor |
| 动态范围: |
25000:1 (Back-thinned Si)/
15000:1 (InGaAs) |
| 校正线性度: |
>99.8% |
| 小积分时间: |
8 ms |
| 校正: |
Calibrated for irradiance measurements using national traceable standards (NIST, PTB, CNIM) |
| 校正精度: |
Validated by accredited certification institute, typical values better than 2% accuracy in 400-1100 nm range |
| 触发模式: |
Built-in photo trigger, external trigger, manual trigger |
| 工作环境: |
Ambient Temperatures 10-35 oC |
| 软件: |
Custom Analysis Software for Windows XP, Vista and 7 (32 and 64 bit) |
| 通讯: |
USB 2.0 high-speed |
触发器指标：
| Jitter (Realtime): |
<100 ns |
| Jitter (Software displayed): |
164 μs |
| Minimum measurement time: |
~9 ms |
| Programmable trigger delay: |
1040 μs - 168 ms |
| Trigger delay increment: |
2.56 μs |
| Time resolution of display: |
+/- 41 μs |
|
