Codixx colorPol偏振片，偏振薄膜
精准偏振技术的典范
codixx的colorPol偏振片融合创新工艺与卓越耐久性，采用嵌有银纳米颗粒（silver nanoparticles）的高品质钠钙玻璃（soda lime glass）制成。
核心优势
优异偏振性能
高对比度（High contrast）
高透射率（High transmission）
卓越材料特性
可像玻璃/硅片（glass or silicon wafers）般加工
保持薄膜偏振片（film polarizer）的轻薄特性
极端环境耐受
抗紫外线辐射（UV radiation resistant）
耐化学腐蚀（Chemical exposure resistant）
宽接收角度
>20° 适用多样化场景（Versatile applications）
精准偏振轴
确保光学系统（optical systems）的最高精度
应用领域
从工业级设备到高端技术系统，colorPol偏振片始终是严苛光学应用的理想选择。
colorPol 紫外偏振片
专为紫外光谱范围设计的偏振光学元件
核心特性：抗紫外线辐射（UV radiation resistant）
| 波长范围 |
355 – 420 nm |
| 厚度 |
|
| 非层压型（non-laminated） |
0.22 或 0.27 (±0.05) mm |
| 层压型（laminated） |
2.0 (±0.2) mm |
| 温度范围 |
|
| 非层压型 |
-50 至 +400 °C |
| 层压型 |
-20 至 +120 °C |
| 可选配置 |
增透镀膜（antireflection coating），可提升透射率并减少反射 |
| 尺寸 |
支持按客户需求定制 |
colorPol型号 |
波长范围 [nm] |
透过率 [%] |
对比 k1:k2 |
非层压型厚度 [μm] |
层压型厚度 [μm] |
尺寸 [mm2] |
UV 375 BC5 |
362 - 392 |
>40 - 47 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
360 - 397 |
>40 - 48 |
>10,000:1 |
357 - 403 |
>39 - 48 |
>1,000:1 |
UV 380 BC4 |
372 - 388 |
>52 - 57 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
369 - 390 |
>52 - 58 |
>10,000:1 |
365 - 395 |
>51 - 59 |
>1,000:1 |
colorPol 可见光偏振片
专为可见光谱范围设计的偏振光学元件
| 波长范围 |
475 - 780 nm |
| 厚度 |
|
| 非层压型（non-laminated） |
0.22 - 0.28 (±0.05) mm |
| 层压型（laminated） |
2.0 (±0.2) mm |
| 温度范围 |
|
| 非层压型 |
-50 至 +400 °C |
| 层压型 |
-20 至 +120 °C |
| 可选配置 |
增透镀膜（antireflection coating），提升透射率并减少反射 |
| 尺寸规格 |
支持客户定制化需求 |
colorPol型号 |
波长范围 [nm] |
透过率 [%] |
对比 k1:k2 |
非层压型厚度 [μm] |
层压型厚度 [μm] |
尺寸 [mm2] |
VIS 500 BC3 |
475 - 625 |
>55 - 81 |
>1,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
VIS 500 BC3 CW01(AR coated) |
475 - 625 |
>55 - 90 |
>1,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
VIS 500 BC4 |
480 - 550 |
>58 - 76 |
>10,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
VIS 500 BC4 CW01(AR coated) |
480 - 550 |
>62 - 82 |
>10,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
VIS 600 BC5 |
530 - 640 |
>62 - 78 |
>100,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
520 - 740 |
>60 - 81 |
>10,000:1 |
510 - 800 |
>55 - 83 |
>1,000:1 |
VIS 600 BC5 CW01(AR coated) |
530 - 640 |
>66 - 83 |
>100,000:1 |
280±50 |
2.0±0.2 |
≤100 x 60 |
520 - 740 |
>63 - 86 |
>10,000:1 |
510 - 750 [800] |
>58 - 86 |
>1,000:1 |
VIS 700 BC3 |
550 - 900 |
>77 - 86 |
>1,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
VIS 700 BC3 CW03(AR coated) |
550 - 900 |
>84 - 93 |
>1,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
VIS 700 BC4 |
600 - 850 |
>78 - 87 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,000 |
>78 - 88 |
>1,000:1 |
VIS 700 BC4 CW02(AR coated) |
600 - 850 |
>84 - 93 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,000 |
>84 - 95 |
>1,000:1 |
VISIR |
600 - 1,200 |
>67 - 84 |
>100,000:1 |
260±50 |
2.0±0.2 |
≤100 x 60 |
550 - 1,500 |
>57 - 85 |
>10,000:1 |
VISIR CW02(AR coated) |
600 - 1,200 |
>71 - 88 |
>100,000:1 |
260±50 |
2.0±0.2 |
≤100 x 60 |
colorPol 红外偏振片
红外光谱范围专用偏振光学元件
产品特性
高对比度
高透射率
| 波长范围 |
780-5,000 nm |
| 厚度 |
非层压型：0.20-0.27 (±0.05) mm |
| 层压型：2.0 (±0.2) mm |
| 温度范围 |
非层压型：-50至+400°C |
| 层压型：-20至+120°C |
| 可选配置 |
增透镀膜（提高透射率，减少反射） |
| 尺寸规格 |
支持客户定制 |
colorPol型号 |
波长范围 [nm] |
透过率 [%] |
对比 k1:k2 |
非层压型厚度 [μm] |
层压型厚度 [μm] |
尺寸 [mm2] |
VIS 700 BC3 |
550 - 900 |
>77 - 86 |
>1,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
VIS 700 BC3 CW03 |
550 - 900 |
>84 - 93 |
>1,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
VIS 700 BC4 |
600 - 850 |
>78 - 87 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,000 |
>78 - 88 |
>1,000:1 |
VIS 700 BC4 CW02 |
600 - 850 |
>84 - 93 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,000 |
>84 - 95 |
>1,000:1 |
VISIR |
600 - 1,200 |
>67 - 84 |
>10,000:1 |
260±50 |
2.0±0.2 |
≤100 x 60 |
550 - 1,500 |
>57 - 85 |
>1,000:1 |
VISIR CW02 |
600 - 1,200 |
>71 - 88 |
>100,000:1 |
260±50 |
2.0±0.2 |
≤100 x 60 |
IR 950 BC4 |
800 - 1,100 |
>85 - 87 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,320 |
>80 - 88 |
>1,000:1 |
IR 950 BC4 CW02 |
800 - 1,100 |
>90 - 94 |
>10,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
600 - 1,150 |
>82 - 94 |
>1,000:1 |
IR 1100 BC4 |
900 - 1,200 |
>85 - 87 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
750 - 1,400 |
>83 - 87 |
>10,000:1 |
650 - 1,700 |
>80 - 88 |
>1,000:1 |
IR 1100 BC4 CW02 |
900 - 1,200 |
>91 - 94 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
750 - 1,250 |
>89 - 94 |
>10,000:1 |
650 - 1,250 |
>86 - 94 |
>1,000:1 |
IR 1300 BC5 |
850 - 1,600 |
>82 - 86 |
>100,000:1 |
220±50 |
2.0±0.2 |
≤100 x 50 |
750 - 1,800 |
>80 - 87 |
>10,000:1 |
650 - 2,000 |
>76 - 87 |
>1,000:1 |
NIR |
1,000 - 2,700 |
>77 |
|
250±65 |
2.0±0.2
at other wavelength ranges |
≤100 x 60 |
2,700 -3,000 |
>70 |
|
1,200 - 3,000 |
|
>10,000:1 |
1,000 - 3,000 |
|
>1,000:1 |
MIR |
2,000 - 4,500 |
>65 - 90 |
>10,000:1 |
200±50 |
- |
≤100 x 50 |
1,500 - 5,000 |
>35 - 90 |
>1,000:1 |

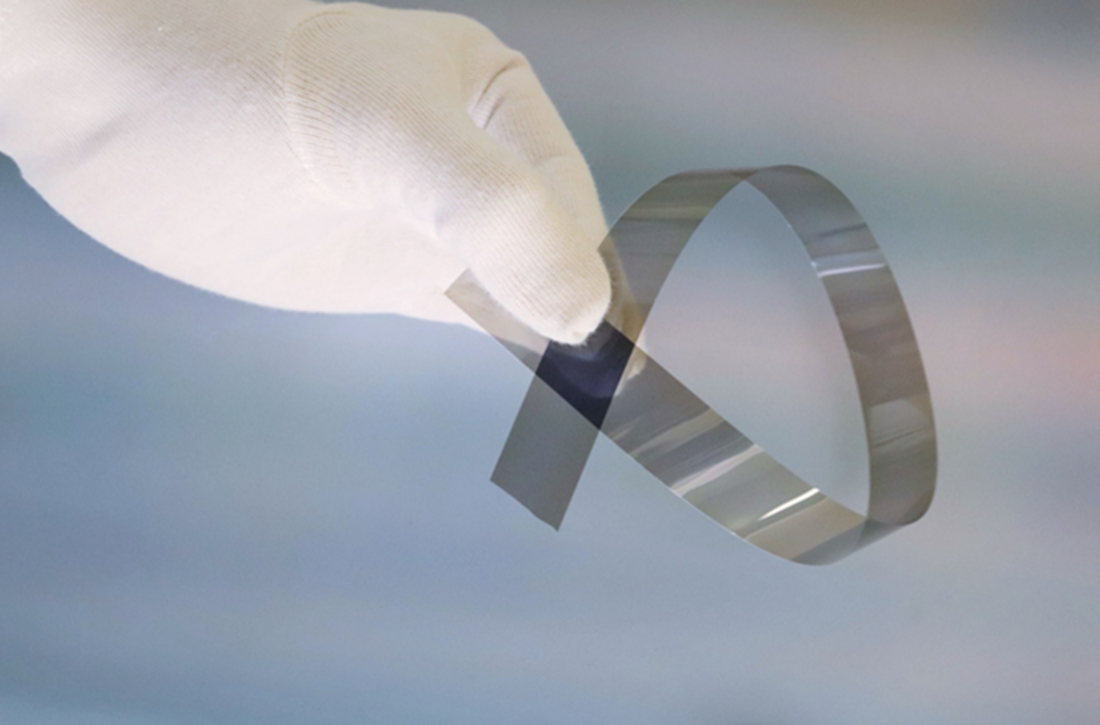

colorPol超薄偏振片系列 - 极致纤薄 柔韧非凡
非凡特性
专为紫外-可见光及红外波段应用设计的超薄偏振片，厚度仅90微米
先进技术
采用玻璃基银纳米粒子技术，实现卓越对比度与无与伦比的耐久性
独特优势
依托大尺寸基板制造工艺，可灵活定制各种形状、尺寸甚至图案化结构
应用领域
光通信系统
传感检测设备
生命科学仪器
医疗诊断装置
光学成像系统
集成光子器件
colorPol UV 380 BC4 T1
colorPol VIS 500 BC3 T1
colorPol VIS 500 BC4 T1
colorPol VIS 700 BC3 T1
colorPol IR 1310 AC4 T1 HT
colorPol IR 1550 AC4 T1 HT
| 透光率 |
>95%（增透镀膜版） |
| 对比度 |
超10,000:1（40 dB） |
| 适用波段 |
紫外/可见光/红外全谱段 |
| 耐久性 |
卓越的长期稳定性 |

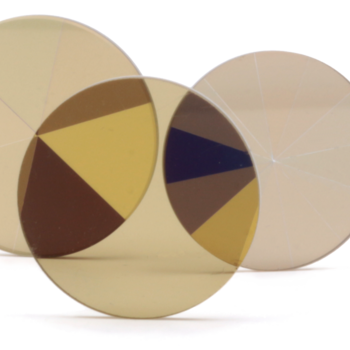

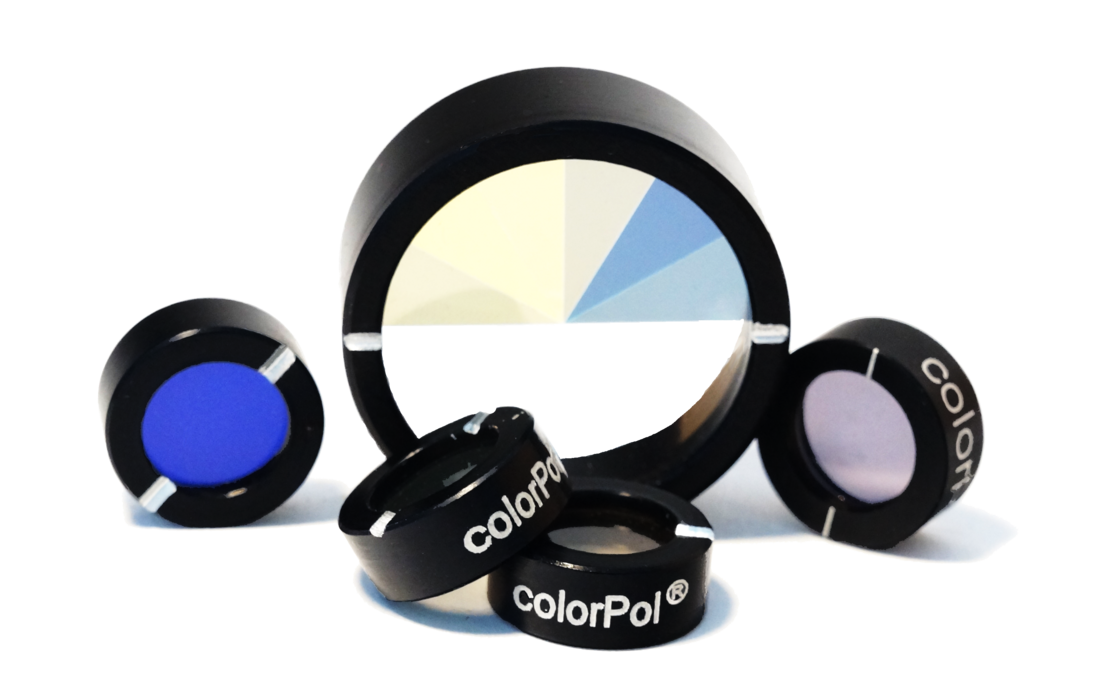

colorPol S 结构化偏振片
一器多能 · 精准定制
您是否需要将多波长或多偏振方向集成于单一光学元件？结构化 colorPol S 偏振片正是为您量身打造的定制化解决方案。
定制化整合能力
通过客户专属设计，可将以下特性集成于单一元件：
多波长范围整合
多偏振方向组合
透光/遮光区域配置
形状与尺寸
标准几何：圆形、矩形、三角形
特殊造型：支持任意形状定制1
尺寸规格：多样化尺寸可选
可选工艺：增透镀膜（有效提升透光率，降低反射损耗）
先进制造工艺：根据图案复杂度、精度要求及产量需求，提供三种精密加工方案：
激光微结构加工 - 适用于高复杂度图形
光刻工艺 - 实现微米级精度
拼嵌工艺 - 最优性价比量产方案
| 技术参数 |
拼嵌工艺 |
激光加工工艺 |
| 波长范围 |
340-2650nm |
340-2650nm |
| 对比度 |
与所选偏振片一致 |
与所选偏振片一致 |
| 单元尺寸 |
约2-20mm |
最小30μm |
| 偏振轴偏差 |
<0.5°-2° |
<0.5° |
| 形状自由度 |
高度受限 |
无限制 |
激光结构化偏振片（colorPol SLA）
工艺原理：通过激光选择性去除含银纳米粒子的表面层，实现：
透明区与线性偏振区的精准定义
最小25μm加工精度
超低成本量产能力
特性说明:
全区域共享相同偏振轴和波长范围
多偏振轴实现需堆叠多个偏振片（每增加一个偏振方向需叠加一层）
拼嵌工艺
传统结构化偏振片制造的理想解决方案：
工艺流程:
采用晶圆切割工艺精密裁切薄玻璃偏振片
按设计序列手工拼装各单元
整体封装于载玻片之间
技术特点:
各单元可独立选择偏振方向和波长范围
受工艺限制：单元尺寸/形状/数量存在上限
（注：两种工艺均基于colorPol核心技术，保留银纳米粒子玻璃基板的高对比度特性）
|
