来自MinusK的隔振产品
标准隔振产品和定制化隔振产品，性能优于风动工作台有源系统
Minus K 是一家为SPMs扫描探针显微镜，显微硬度测试仪，NSOMs和轮廓仪制造商提供代工产品的OEM供应商。
200多所大学和政府实验室的研究员们选择Minus K产品搭建免振平台，为自己的科研项目提供必需精度！
这是过去几年中数千名参观者在Minus K贸易展览会上见到过的Minus K宣传片。许多人曾试图拷贝本宣传片，但无人成功——这说明我们的系统能够帮您完成同类产品无法完成的任务。本宣传片展示了Minus K 1/2-Hz 隔振系统的卓越性能。一台25BM-4台顶振动隔离平台上放有25磅重的钢体，钢体上放着一杯酒和两枚边缘竖立的一毛硬币和25分硬币。该平台下方是一张正以5Hz左右频率振动的桌子，这张桌子上还放着另一杯酒。对比两杯酒的运动状态，同时注意竖立硬币，您会发现在被隔绝的杯子中酒只发生极轻微运动。在我们1/2-Hz系统的强力保护下，只有1%的5HZ振幅被传递至有效载荷，不信您看看“传递曲线”！
一个附加振动筛正以5HZ左右的频率和1mm左右的幅度水平晃动桌面。我们的系统在垂直晃动下同样具有的隔离表现，但垂直晃动桌面比较难以操作，这里不做演示。
本宣传片无法通过常见的风动工作台或有源系统进行模拟，因为风动工作台在5Hz下将产生无衰减振动或近乎无衰减振动，而有源系统动态范围有限，无法处理大幅度振动。
新型符合人体工程学设计的超低频率工作台及工作站
新的MK26系列振动控制工作站具有更舒适的人体工学设计，专门面向超低固定频率应用领域。该系统采用了MinusK——负刚度振动隔离器使之成为一台紧凑的被动式隔振工作站，它具有超低的固定频率，较高的内部结构频率和卓越的垂直隔离和水平隔离效率。升级之后的MK26为您带来更好的使用体验和额外的底架空间。
MK26 Series的终极性能适用于大量仪器应用领域，如分析天平，细胞注射，共焦显微镜，膜片钳，光学显微镜，晶圆测试，传感器标定，原子力显微镜和其他领域如半导体加工，电信，航空航天工程和医学研究方面的敏感设备。本产品附带Kinetic System动力系统。
MinusK垂直隔离器采用了刚性弹簧和负刚度机制，达到极低净垂向刚度，而净符合支持能力则未受到丝毫影响。
水平振动阻隔效果由梁柱与垂直运动隔离器串联实现。
只要调整至1/2 Hz固定频率，我们的工作站就能实现2Hz下93%的阻隔效率，5Hz下99%的阻隔效率和10Hz下99.7%的阻隔效率。
特点/优势:
* 人体工程学设计
* 超低固有频率
* 阻振结构
* 可定制配件
* 无需送气——使用便捷
* 台面
* 人体工学造型
* 兼容100级洁净室
* 可达到10级性能
可选择花岗石，钢制品，合成材料和蜂窝材料作为桌面。
WS-4隔震平台
MK52隔震平台
CM-1隔震器
BM-10 台顶隔振平台
- 水平频率取决于重量大小。
- 1.5Hz为大载荷时的水平频率.
- 2.5Hz左右为小载荷时的水平频率。
- 载荷范围内垂直频率均可调至0.5Hz。
| 重量：约35磅（16Kg） |
尺寸： 12.2"; 宽 x 12.2"; 深 x 4.6"; 高
(310mm 宽 x 310mm 深 x 117mm 高) |
| 近似载荷重量范围: |
| 型号 |
载荷范围* |
|
10BM-10 |
0 - 10 lb |
(0 - 4.5 kg) |
25BM-10 |
10 - 30 lb |
(4.5 - 15 kg) |
50BM-10 |
30 - 55 lb |
(14 - 25 kg) |
75BM-10 |
50 - 80 lb |
(22.5 - 36 kg) |
100BM-10 |
75 - 110 lb |
(34 - 50 kg) |
*联系Minus K ，定制自己所需的载荷范围
BM-8 台顶隔振平台
- 水平频率取决于重量大小。
- 1.5Hz为大载荷时的水平频率.
- 2.5Hz左右为小载荷时的水平频率。
- 载荷范围内垂直频率均可调至0.5Hz。
| 重量：约40磅（16kg） |
尺寸：18"; 宽 x 20"; 深 x 4.6"; 高
(457mm 宽 x 508mm 深 x 117mm 高) |
| 近似载荷重量范围： |
| 型号 |
载荷范围* |
|
25BM-8 |
10 - 30 lb |
(4.5 - 14 kg) |
50BM-8 |
25 - 55 lb |
(11 - 25 kg) |
100BM-8 |
50 - 105 lb |
(23 - 48 kg) |
125BM-8 |
90 - 130 lb |
(40 - 59 kg) |
150BM-8 |
125 - 155 lb |
(57 - 70 kg) |
175BM-8 |
150 - 180 lb |
(68 - 81.5 kg) |
200BM-8 |
175 - 205 lb |
(79.5 - 93 kg) |
225BM-8 |
200 - 230 lb |
(90.5 - 104 kg) |
250BM-8 |
225 - 255 lb |
(102 - 115.5 kg) |
*联系Minus K ，定制自己所需的载荷范围
BM-6 台顶隔振平台
- 垂直频率和水平频率取决于重量。
- T大载荷时水平频率为2.5Hz，垂直频率为1.5Hz。
- 小载荷时垂直频率接近3.4Hz，水平频率接近2.5Hz。
| 重量：约35磅（16kg） |
尺寸：18"; 宽 x 20"; 深 x 4.6"; 高
(457mm 宽 x 508mm 深 x 117mm 高) |
| 近似载荷重量范围： |
| 型号 |
载荷范围* |
|
25BM-6 |
10 - 30 lb |
(4.5 - 14 kg) |
50BM-6 |
25 - 55 lb |
(11 - 25 kg) |
100BM-6 |
50 - 105 lb |
(23 - 48 kg) |
*联系Minus K ，定制自己所需的载荷范围
BM-4 台顶隔振平台
- 整个载荷范围内均可达到1/2 Hz或更低的垂直固定频率。
- 水平固定频率取决于载荷。额定载荷或接近额定载荷时可达到1/2 Hz或更低。
| 重量：约60磅（27kg） |
尺寸：16.8" 宽 x 16.8" 深 x 8.5" 高
(427mm 宽 x 427mm 深 x 216mm 高)
|
| 近似载荷重量范围： |
| 型号 |
载荷范围* |
|
25BM-4 |
0 - 25 lb |
(0 - 11 kg) |
50BM-4 |
20 - 55 lb |
(9 - 25 kg) |
100BM-4 |
50 - 108 lb |
(23 - 48 kg) |
150BM-4 |
90 - 155 lb |
(41 - 70 kg) |
200BM-4 |
145 - 205 lb |
(63 - 93 kg) |
*联系Minus K ，定制自己所需的载荷范围
BM-1 台顶隔振平台
- 整个载荷范围内均可达到1/2 Hz或更低的垂直固定频率。
- 水平固定频率取决于载荷。额定载荷或接近额定载荷时可达到1/2 Hz或更低。
| 重量：约80磅（36kg） |
| 尺寸：24" 宽 x 22.5" 深 x 9" 高 |
| (610mm 宽 x 572mm 深 x 216mm 高) |
| 近似载荷重量范围： |
| 型号 |
载荷范围* |
|
| 100BM-1 |
60 - 100 lb |
(27 - 48 kg) |
| 150BM-1 |
90 - 155 lb |
(41 - 70 kg) |
| 250BM-1 |
180 - 270 lb |
(82 - 123 kg) |
| 350BM-1 |
290 - 370 lb |
(132 - 168 kg) |
| 500BM-1 |
360 - 525 lb |
(164 - 239 kg) |
| 650BM-1 |
500 - 680 lb |
(227 - 309 kg) |
| 850BM-1 |
630 - 900 lb |
(285 - 408 kg) |
| 1000BM-1 |
890 - 1050 lb |
(403 - 476 kg) |
*联系Minus K ，定制自己所需的载荷范围
BA-1 台顶隔振平台
| 重量：约89磅 |
| 尺寸：24" 宽 x 22.5" 深 x 9" 高 |
| (610mm 宽 x 572mm 深 x 216mm 高) |
| 近似载荷重量范围： |
| 型号 |
载荷范围* |
|
| 100BA-1 |
60 - 100 lb |
(27 - 48 kg) |
| 150BA-1 |
90 - 155 lb |
(41 - 70 kg) |
| 250BA-1 |
180 - 270 lb |
(82 - 123 kg) |
| 350BA-1 |
290 - 370 lb |
(132 - 168 kg) |
| 500BA-1 |
360 - 525 lb |
(164 - 239 kg) |
| 650BA-1 |
500 - 680 lb |
(227 - 309 kg) |
| 850BA-1 |
630 - 900 lb |
(285 - 408 kg) |
| 1000BA-1 |
890 - 1050 lb |
(403 - 476 kg) |
来自Minus K的定制化隔振产品
FP-1 隔振地板平台
本隔离器是FP-1地板平台和其他多重隔离系统的基本建筑模块。

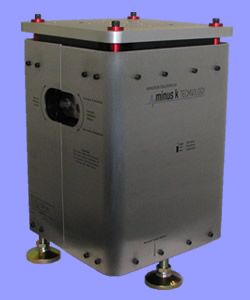

SM-1 振动隔离器
主要面向高载荷环境，本类定制化平台通常配有两台或三台SM-1隔离器，能够支承10 000磅的高载荷。典型用途为SEMS扫描电子显微镜，TEMS透射电镜和其他大型度量工具或制造工具。
Minus K 产品优势：
- 隔离效果通常比高性能空气系统高出10-100倍。
- 无需空气动力或电力
- 使用方便
- 无磨损
- 无需维修
|
