LED测量通用方案

下载详细资料

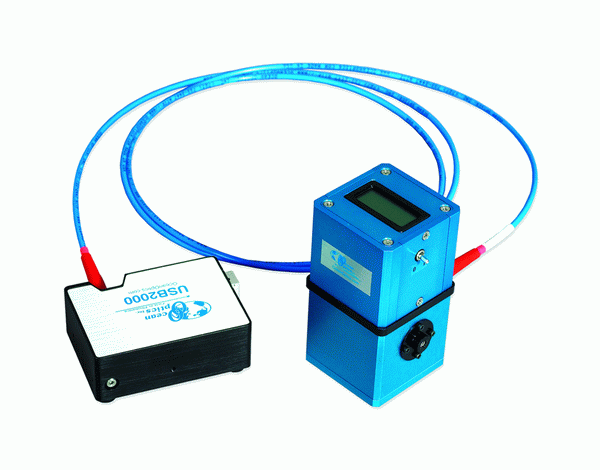

通过配置合适的光谱仪和采样附件，可以组成一个精确测量LED颜色、相对强度和绝对光强等光学参数的系统，入如上图所示，就是由光谱仪，LED供电基座，积分球，光纤和校准光源组成的系统，完全可以满足你测量单颗LED的光学特性的要求。

光纤光谱仪：
可以使用高性价比的USB4000光谱仪，USB2000+光谱仪，高信噪比的QE65PRO光谱仪，或是Maya光谱仪。
例如使用USB4000光纤光谱仪，可以通过1＃，2＃或者3＃光栅来配置出200－850nm或者350－1000nm的光谱范围，这个范围可以覆盖可见光380－780nm的范围，使用25um的狭缝、聚焦镜L4和内置的消除二级衍射的滤波片，就可以应付绝大多数LED测量的要求。如果使用USB2000+光谱仪，更可以将积分时间缩短到1ms，这个可以大大的增加测量的速度。

LED供电电源：固定，供电和显示电流
LED－PS提供三种功能：固定LED，给LED供电和显示LED电流的大小。简单调节可以控制LED的驱动电流，大可达50mA。标准测量时，一般设置为20mA。

积分球：
LED是由LED-PS供电并且直接插入9.5mm的FOIS-1积分球的进光口，积分球可以让LED的光在内部匀化，并且在360度采光，通过光纤，将匀化后的光直接传输到光谱仪。

校准光源：

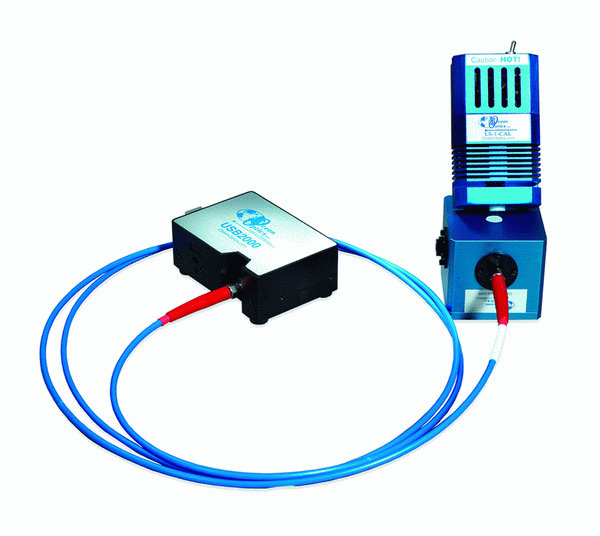

LS-1-CAL-INT是符合NIST标准的标准光源，可以直接借入FOIS-1积分球系统，它提供350-1000nm范围内的绝对强度值，可以对整个测量系统进行能量校准(注意，不是仅仅是光谱仪)。

软件：
通过上面的硬件搭配，现在可以测量出LED的绝对能量辐射谱线，通过海洋的光学的软件计算，可以提供Lab，XYZ，xyz，主波长，色温，显色指数，色纯度等光学参数。
